一、產品特點及技術參數 （LYGSM-3000電力行業新產品“高精度SF6氣體微水分析儀"技術先進,價格合理）
產品特點 | ||
智能校準 | 傳感器探頭可自動校準零點，保證每次測量的準備性； | |
快速省氣 | 開機進入測量狀態后,每SF6氣隔露點測定時間為1min左右； | |
安全可靠 | 采用德國原裝的進口自鎖接頭，安全可靠、不漏氣； | |
海量存儲 | 采用大容量數據存儲設計，最多可存儲200組測試數據； | |
高清顯示 | 彩屏直接顯示露點、微水、環境溫度、環境濕度、時間、日期及露點曲線等； | |
智能接口 | 配備RS232接口，可與PC機串口相連，進行數據傳輸； | |
移動測量 | 內置4Ah可充鋰電池，一次充滿可連續工作10小時； | |
測值精準 | 增加了溫度補償功能，保證了各種溫度條件下的測量結果的準確性 | |
技術參數 | ||
露點 | 測量范圍 | －60℃～+ 20℃ |
測量精度 | ±2℃ | |
響應時間 | 63%需5秒，90%需45秒/63%需10秒，90%需240秒 | |
環境溫度 | －40℃～＋80℃ | |
環境濕度 | 0～100％ RH | |
顯示器件 | 3.5寸彩色液晶顯示器 | |
電源 | AC 220V；內置充電電池：一次充滿可使用10小時以上 | |
重量 | 5公斤 | |
尺寸 | 250 mm×150 mm×300mm | |
工作溫度 | －30℃～＋60℃ | |
二、儀器面板說明（LYGSM-3000電力行業新產品“高精度SF6氣體微水分析儀"技術先進,價格合理）

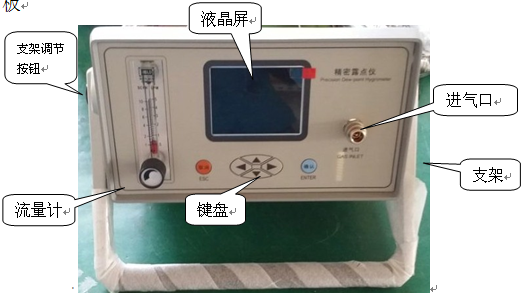

1、前面板
注：同時按下兩側的支架調節按鈕，可以調節支架的角度。
按鍵說明
確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。
取消鍵:退出功能,在不同的界面下可退出菜單、放棄設置的數值。
上 鍵：菜單項向上切換/菜單數值增加。
下 鍵：菜單項向下切換/菜單數值減少。
左 鍵：設置數值位左移選擇。
右 鍵：設置數值位右移選擇。

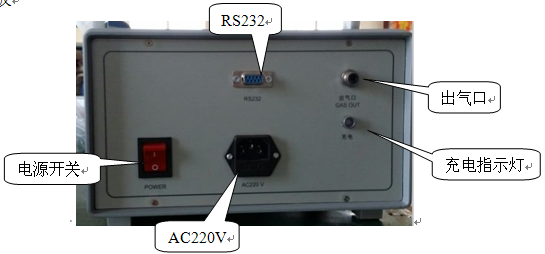

2、后面板

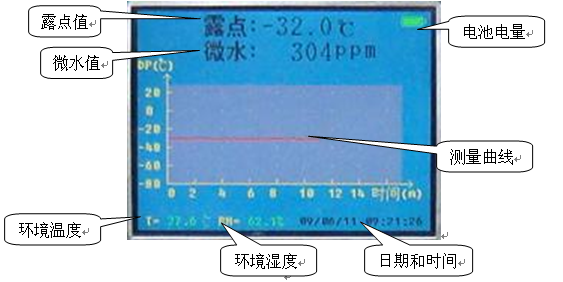

3、液晶屏
三、測量方法（LYGSM-3000電力行業新產品“高精度SF6氣體微水分析儀"技術先進,價格合理）
1、連接SF6設備
將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊，關閉測量管道上另一端的針型閥；
再把測試管道上的快速接頭一端插入露點儀上的采樣口；
將排氣管道連接到出氣口。
最后將開關接頭與SF6電氣設備測量接口連接好，用扳手?jǐn)Q緊；
2、初始化
打開儀器電源開關，儀器進入初始化自校驗過程。
3、檢查電量
本儀器推薦優先使用交流電。
使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。
4、開始測量
將露點儀保護按鈕調至“測量"。
全部打開露點儀前面板上的流量閥，然后通過調節測量管道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6露點。
第1設備測量需要5～10分鐘,其后每臺設備需要3～5分鐘。
5、存儲數據
設備測量完成后，可以將數據保存在儀器中，按“確定"鍵調出操作菜單，具體操作方式見下節內容。
6、測量其他設備
一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。
露點儀保護開關旋至“保護"。
將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。
7、測量結束
所有設備測量結束后，關閉露點儀電源。
四、菜單操作（LYGSM-3000電力行業新產品“高精度SF6氣體微水分析儀"技術先進,價格合理）
在測量狀態，通過“確定"鍵可以進入功能菜單，如圖1。
1、打印 (打印機為選配件，建議打印時插入外接AC220V電源，增加電池使用時間）
打印當前數據：在測量狀態，通過按“確定"鍵可以進入功能菜單，選擇“打印"菜單，按“確定"鍵，即可打印當前數據。
2、保存數據
在測量狀態，通過按“確定"鍵可以進入功能菜單，按“上"、“下"鍵選擇“保存記錄"菜單，按“確定"鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。
設備編號最多為六位，可以通過“上"、“下"鍵增加數值大小，“左"、“右"鍵移動到要調整數據位。
輸入編號后，按“確定"鍵，完成保存數據。按“取消"鍵可以返回上一頁，此時不保存數據。
3、查看記錄
在測量狀態，通過按“確定"鍵可以進入功能菜單，按“上"、“下"鍵選擇“查看記錄"菜單，按“確定"鍵，進入查看記錄頁面。
顯示時從最后一次保存的數據，可以按“上"、“下"鍵翻看數據。
按“確定"鍵，打印記錄。
4、刪除記錄
在測量狀態，通過按“確定"鍵可以進入功能菜單，按“上"、“下"鍵選擇“刪除記錄"菜單，按“確定"鍵，可刪除所有數據。
5、修改時間
在測量狀態，通過按“確定"鍵可以進入功能菜單，按“上"、“下"鍵選擇修改時間，按“確定"鍵，進入修改時間頁面。
通過“上"、“下"鍵可以增加時間數值，“左"、“右"鍵可以減小時間數值。
輸入小時、分鐘、秒后，按“確定"鍵可以轉到下一個修改域內。
五、主席事項（LYGSM-3000電力行業新產品“高精度SF6氣體微水分析儀"技術先進,價格合理）
1、儀器應放置在安全位置，防止摔壞。避免劇烈震動。
2、勿測有腐蝕性的氣體。
3、儀器使用前，應及時充電。
4、充電時只需將電源線接入220V插座，無需打開電源開關，儀器將自動充電，充電時間一般需要20個小時以上。
